机械类
详细介绍
产品应用
宽量程计量、贸易结算的计费水表中、大流量计量，例如：水泵管道小流量计算，例如；低区流量
产品特点
·全方位水力平衡技术。大大提高了量程范围和过载能力
·钢化玻璃计数器防水等级为IP68保证了计数器表面不起雾
·完全可拆互换式机芯
·表壳内外环氧树脂喷涂防腐处理，整表符合国家卫生部和欧洲饮用水标准要求
·计数器选装HRI-MEI高频传感器，可输出不受磁干扰的脉冲信号，并提供M.Bus数据接口
·可选OD脉冲发生器
| 技术参数 | |||||||
| 公称口径 DN | 40 | 50 | 65 | 80 | 100 | 150 | |
| 测量范围依据GB/T778-2007 | Q3/Q1 | 315 | 315 | 315 | 315 | 400 | 400 |
| Q2/Q1 | 1.6 | ||||||
| Q5 | 最大峰值流量24小时内Q4或5分钟内 1.2×Q4（±2%） m3/h | 50 | 55 | 60 | 120 | 160 | 400 |
| Q4 | 过载流量（±2%）m3/h | 31.25 | 31.25 | 50 | 78.75 | 125 | 312.5 |
| Q3 | 常用流量（±2%）m3/hh | 25 | 25 | 40 | 63 | 100 | 250 |
| Q2 | 分界流量（±2%）m3/h | 0.13 | 0.13 | 0.2 | 0.32 | 0.4 | 1 |
| Q1 | 最小流量（±5%）m3/h | 0.08 | 0.08 | 0.13 | 0.2 | 0.25 | 0.63 |
| Qs | 始动流量 m3/h | 0.03 | 0.03 | 0.04 | 0.04 | 0.065 | 0.12 |
| △P | Q3下压力损失 bar | 0.09 | 0.08 | 0.17 | 0.07 | 0.16 | 0.14 |
| 重量尺寸 | |||||||||
| 公称口径 DN | 40* | 40 | 50 | 65 | 80 | 100 | 150 | ||
| 尺寸 | 总长 | L mm | 245 | 220 | 200 | 200 | 225 | 250 | 300 |
| 高度 | H mm | 120 | 120 | 120 | 120 | 150 | 150 | 177 | |
| h mm | 48 | 69 | 73 | 85 | 95 | 105 | 135 | ||
| 拆卸高度 | g mm | 200 | 200 | 200 | 200 | 270 | 270 | 356 | |
| 重量 | 整表 | kg | 4.2 | 7.5 | 7.8 | 10.1 | 14.2 | 18.2 | 35.9 |
| 机芯 | kg | 1.5 | 1.5 | 1.5 | 1.5 | 3.2 | 3.2 | 5.9 | |
| 壳体 | kg | 2.7 | 6 | 6.3 | 8.6 | 11 | 15 | 30 | |
| 连接法兰按GB/T17241.6-1998 | 法兰外径 | mm | 150 | 165 | 185 | 200 | 220 | 285 | |
| 螺栓孔中心圆直径 | mm | 110 | 125 | 145 | 160 | 180 | 240 | ||
| 单边螺栓数与孔直径 | 4-φ19 | 4-φ19 | 4-φ19 | 4/8-φ19 | 8-φ19 | 8-φ23 | |||
| *DN40螺纹连接式的相关数据,尾管螺纹G2B,宽度W=123mm | |||||||||

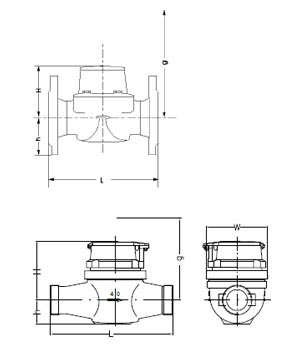

结构外型
安装要求
水平安装，表头朝上
上游直管段长度无要求
水表出水端不要安装截面积变化较大的管件
