爱知SU电磁水表（DN40-300）
详细介绍
两大发明专利 铸就卓越性能
·残留励磁技术
产品工作时只需断续供电就能保证磁场持续产生，功耗只有同类电磁水表的万分之一，励磁技术的突破铸就了产品卓越的计量性能和电池的长期可靠使用。SU电磁水表励磁间隔达0.3秒/次，为传统电磁水表的1/50，而电池寿命仍能保证10年以上。
·全自动电文标定技术
产品出厂前采用独有的8比特电文输出方式进行标定，每台表标定时间均在8小时以上，对所有流量参数用软件自动校调，从而确保流量和重复性和一致性。
三大卓越性能
精准计量
◆可同时兼顾超大流量和超小流量监测，常规产品R400，定制产品可达R800，准确度等级可达1级。
◆无检定模式，实际使用用期间测量间隔与检定时一致，均为0.3秒/次。
◆外界环境对流量几乎无影响，打消电子类大表使用的最大疑虑。
与其它电池驱动电磁式水表的励磁方式比对图
检漏降耗
独一无二的瞬时流量主动高频输出方式（每1.8秒传输一次）为水司管理带来了海量有效的分析数据。
◆最小瞬时流量实现精准检漏
在DMA分区计量检测管网漏损时，产品可精准抓取最小夜间瞬时流量，从而有效判断是否存在管网漏水以及确切漏水量。该方法检漏精度高、实施成本低、环境适应性强，颠覆传统检漏方法。其他同类产品受功耗限制，普遍15-30分钟上传一次数据，只能以采集间隔的平均流量或当前瞬时流量作为最小流量，对于管网实际的漏损情况容易产生似是而非的判断。
◆最大瞬时流量助力降本增效
在二次供水中，水泵存在以最低能耗达到最高工效的工况区间，需根据片区供水量选择科学合理的水泵型号。产品可抓取最大瞬时流量，为分析水泵流量和扬程之间以及水泵功率之间的关系提供极为关键的指导作用，帮助水司大幅降低水泵能耗成本，提升水泵运行效率，助力践行双碳目标。

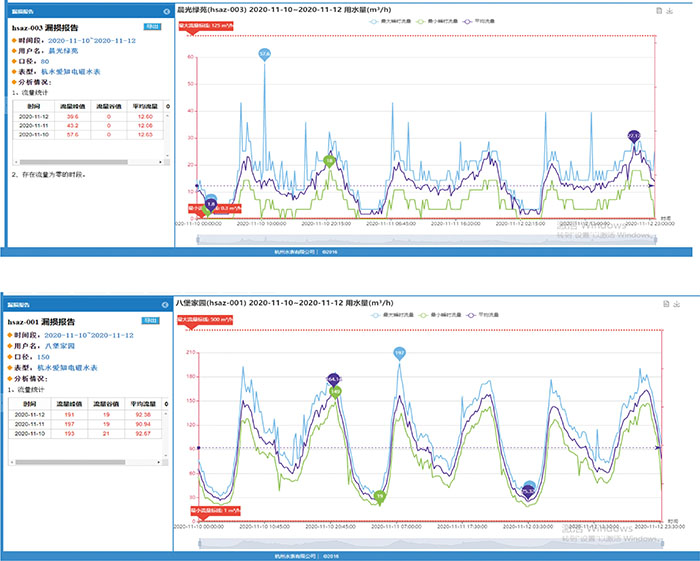

平台端最小、最大瞬时流量显示图
经久耐用
◆电池寿命10年以上，国内大量安装15年以上的产品，仍正常在线使用。
◆耐磨性能好，大量测试表明，产品使用十年以后，其测量精度仍与出厂时几乎一致。
◆测量本体采用316L食品级不锈钢材质，抗腐蚀性能好，特别适合于直饮水和优饮水计量。
◆产品自出厂之日起整机原厂质保8年，颠覆国际大牌常规质保模式。

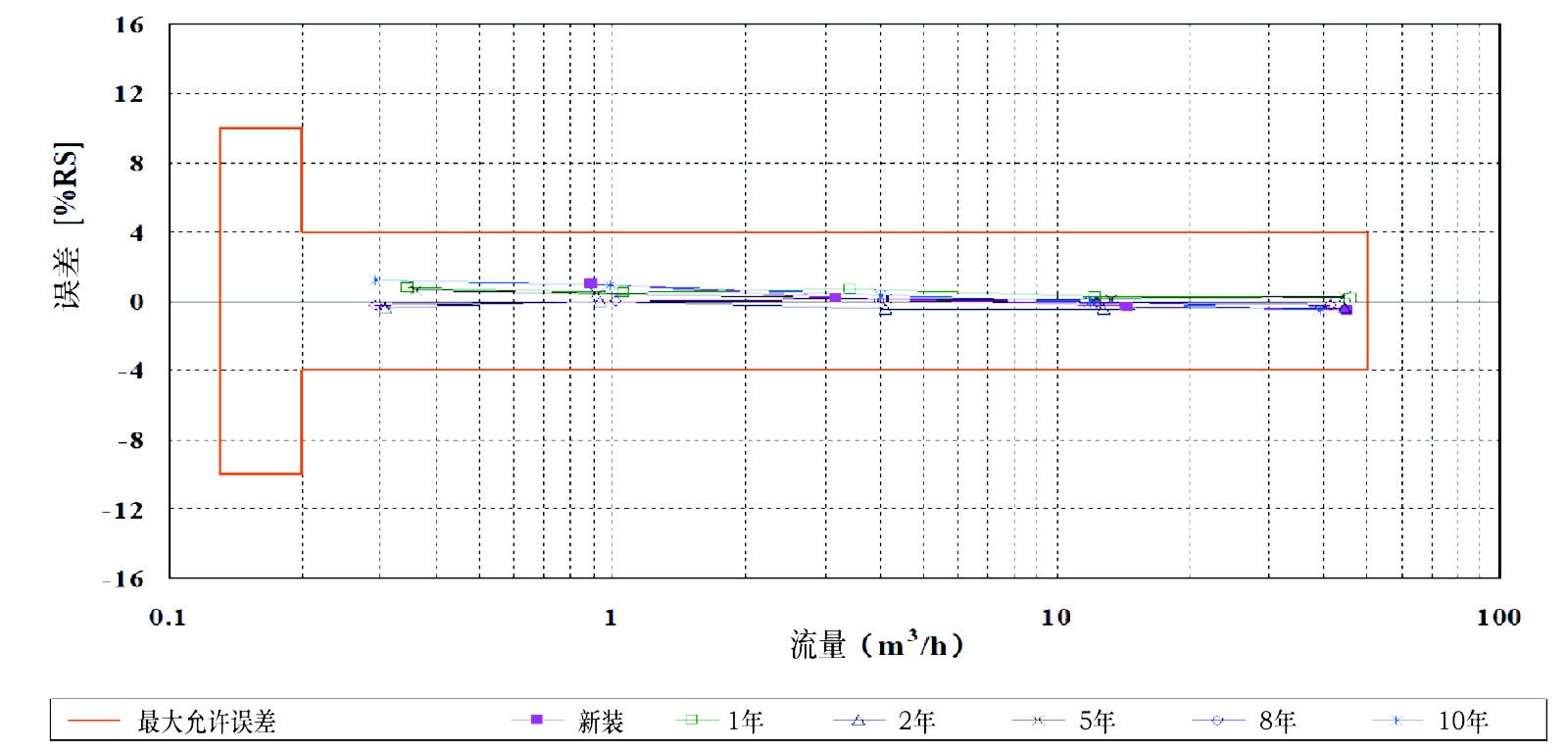

长达10年使用，测量误差曲线几乎与新装时完全一致
技术参数
| 技术参数 | |||||||||||||||
| 版本选型 | 法兰式 | 夹持式 | |||||||||||||
| 公称口径 DN | 40 | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 50 | 80 | 100 | 150 | 200 | ||
| 量程比 Q3/Q1 | R400 | R400 | R400 | R400 | R400 | R400 | R400 | R400 | R200 | R200 | R200 | R200 | R400 | ||
| Q4过载流量 m3/h | 31.25 | 50 | 125 | 200 | 500 | 787.5 | 1250 | 1250 | 50 | 125 | 200 | 787.5 | 1250 | ||
| Q3常用流量 m3/h | 25 | 40 | 100 | 160 | 400 | 630 | 1000 | 1000 | 40 | 100 | 160 | 630 | 1000 | ||
| Q2分界流量 m3/h | 0.1 | 0.16 | 0.4 | 0.63 | 1.6 | 2.5 | 4 | 4 | 0.32 | 0.8 | 1.28 | 5.04 | 8 | ||
| Q1最小流量 m3/h | 0.063 | 0.1 | 0.25 | 0.4 | 1 | 1.6 | 2.5 | 2.5 | 0.2 | 0.5 | 0.8 | 3.15 | 5 | ||
| 湿度等级 | —— | T50 | T30 | ||||||||||||
| 压力等级 | 1.0MPa | 1.6MPa | |||||||||||||
| 防护等级 | IP68 | ||||||||||||||
| 压损等级 | △p63 | ||||||||||||||
安装尺寸
| 安装尺寸 | ||||||||||||||||
| 版本选型 | 法兰式 | 夹持式 | ||||||||||||||
| 公称口径DN | 40（螺纹连接） | 50 | 80 | 100 | 150 | 200 | 250 | 300 | 公称通径DN | 50 | 80 | 100 | 150 | 200 | ||
| 尺寸 | 长度 | L mm | 245 | 200 | 200 | 250 | 300 | 350 | 450 | 500 | 长度Lmm | 122 | 162 | 182 | 231 | 302 |
| 长度(带压力) | L mm | 245 | 280 | 370 | 370 | 500 | 500 | 800 | 850 | 高度H mm | 255 | 286 | 300.5 | 371 | 425.5 | |
| 高度 | H mm | 208 | 238.5 | 340 | 355 | 415.5 | 438 | 492.5 | 517.5 | |||||||
| 连接法兰 | 法兰外径 | D mm | — | 165 | 200 | 220 | 285 | 340 | 395 | 445 | 测量管外径 | 96 | 128 | 151 | 212 | 267 |
| 单边螺栓孔数-孔径 | pc-mm | G2B | 4-φ19 | 8-φ19 | 8-φ19 | 8-φ23 | 8-φ23 | 12-φ23 | 12-φ23 | 测量管内径 | 44.6 | 72.3 | 85.1 | 133.8 | 199 | |
| 重量 | kg | 2.6 | 8.4 | 10.4 | 13.7 | 24.6 | 32.7 | 47 | 68 | 重量 | 3.5 | 5 | 6 | 10 | 15 | |
外形尺寸参数
（法兰式）
（夹持式）
